上海实干新上线的这款SGCMY系列扭矩扳手检定仪，是*用于校验*扭矩扳手的测试仪器，硬件扩充*，软件平台*，这款扭矩扳手检定仪由高精度扭矩传感器和受力支架等共同组成。其*稳定、功能丰富、操作简便。该仪器是*性价比很高的测试仪器，已*应用于电力、轻工、机械、发动机、内燃机、电动车、摩托车、汽车、船舶、飞机等制造行业和计量检测部门。

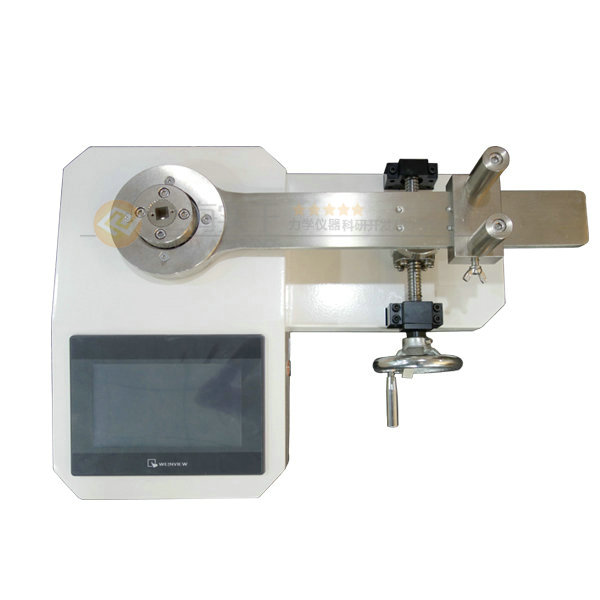

SGCMY扭矩扳手检定仪是检定扭矩扳子*设备，主要用于检测*定力式扭力扳手，数显式扭力扳手、预置式扭力扳手、扭力起子、螺丝刀和*涉及拧紧力的仪器和产品。

1、 高精度、高分辨率、采样速度快、全屏显示。

2、采用高精度扭矩传感器，具有扭矩方向提醒。

3、7寸触摸屏显示，峰值保持功能。

4、四种单位互相转换，可供选择（N·m、kgf·cm、lbf·in、lbf·ft）。

5、实时、峰值两种模式可随意切换。

6、实时显示，表盘显示，曲线显示。

7、实时显示时间，日期。

8、设置上下限，超量程提醒。

9、可以存储峰值数据，里面存储的数据可以进行查看，也可以用U盘导出来。

10、中英文界面显示，可以根据需求自由切换。

11、可以根据扭力扳手设定对应的编号。

 1、中英文切换

2、主界面显示：

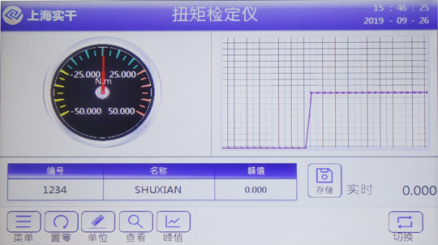

 3、曲线和指针显示界面：

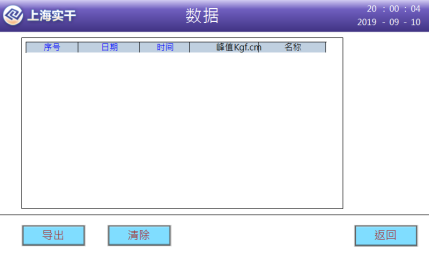

 4、数据存储界面

1、 功能按键

a、单位键，当前单位不能*测试要求时，可对着单位位置单击*，依次显示单位（N·m、kgf·cm、lbf·in、lbf·ft），可轮流切换。

b、峰值键，默认状态下为实时值，若需要峰值可单击峰值，实时和峰值可轮流切换。

c、置零键，在实时值状态下按此键可回归零位。

d、切换键，按此键进入表盘、曲线显示界面。

e、存储键，可以对当前数值进行储存，通过查看键可以查询所存储数据。

      F、菜单键，进入菜单键，可以对设备进行标定调试（非*人员不能随便进入）

2、电源接口：连接电源使用仪器（本仪器直接插220V电源使用）

3、承力四方孔：与被检物的四方测头连接。

4、被检物：如表盘扭力扳手、预置式扭力扳手等。

5、手轮：旋动手轮即可进行检测。

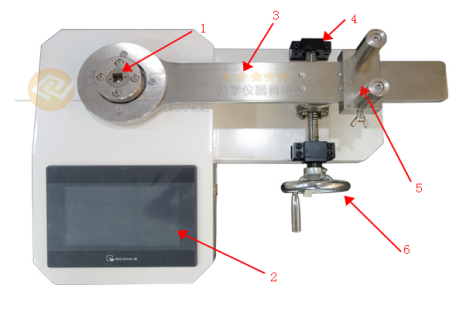

SGCMY系列扭矩扳手测试仪的平面示意图：

1- 传感器受力头：出厂时根据扭矩扳手方头尺寸配备若干个转换测试头，与被检物的四方测头连接；

2- 显示器：触摸屏显示窗可设置和显示扭力值等；

3- 水平受力杆；

4- 螺杆；

5- 高度调节钮：可调节平台高度使被测扭矩扳手处于水平状态，如不在水平状态可能会导致测量误差； 左右调节钮：调节测试平台使其适合被测扭矩扳手的臂长，也可调节测试平台的方向以适应扭矩扳手的*反向测量；

6- 驱动手轮：给被测扭矩扳手*反向加载或卸载；

 1、操作温度：-10℃~40℃。

2、操作湿度：≤90%RH、。

3、周围无震动源和无腐蚀性环境。

 1、插好电源连接线，放入承力四方孔。

2、打开硬开关。

3、放好被检物，将被检物的四方测头放入该检定仪的承力四方孔内。

4、被检物的尾部不碰到外物，调整好高度调节块和长度调节块，显示屏清零。
