机械式拉力表

机械式拉力表使用说明：SGJX系列机械式拉力表是实干自行设计生产的。本司机械式拉力表产品执行JJG445-2000检定规程、Q/FYQ001-2012标准。该机械式拉力表具有使用*、读数清晰、*稳定、*可靠等优点。

咨询热线：13296038995

产品详情

机械式拉力表使用说明

SGJX系列机械式拉力表是实干自行设计生产的。本司机械式拉力表产品执行JJG445-2000检定规程、Q/FYQ001-2012标准。该机械式拉力表具有使用*、读数清晰、*稳定、*可靠等优点。

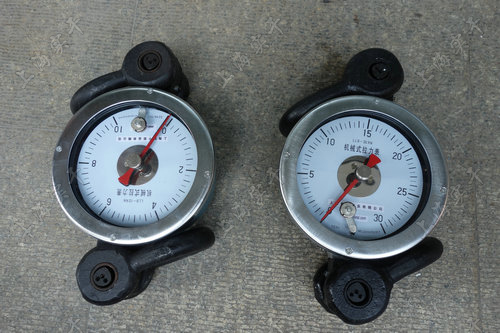

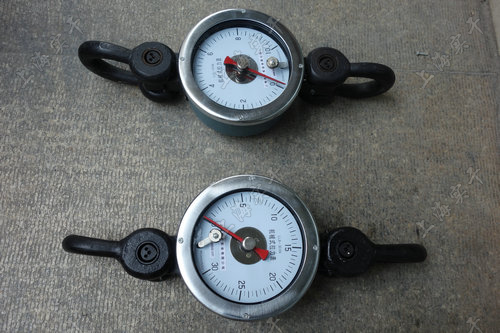

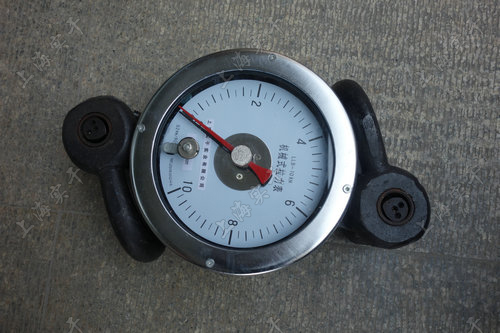

机械式拉力表图片

机械式拉力表主要*参数

1、仪表准确度为2.0级

2、引用误差≤±2%F.S3、测力仪表的灵敏度应小于或等于满量程载荷0.5%4、型号、测量范围、外形尺寸、重量

机械式拉力表结构及工作原理

1、结构分三部分：连接件部分、放大装置部分、显示部分。

2、工作原理：

当作用力通过连接件作用在变形体上，使之产生弹性变形，在弹性范围内，变形量与作用力基本成*比，这样变形大小就可反映出作用力的大小。变形体的变形量经放大装置放大，通过指针在表盘上的指示读出作用力的值。

注：作业中具体选型应根据机械设备的结构和地质情况经计算后确定。

机械式拉力表规格型号

产品型号 (Model)	测量范围（KN）	分度值（KN）	外形尺寸（mm）	重量（KG）
SGJX-1	0-10	0.2	620X225X160	16
SGJX-3	0-30	0.5	620X225X160	16
SGJX-5	0-50	1	620X225X160	16
SGJX-8	0-80	2	620X225X160	16.5
SGJX-12	0-120	2	650X225X160	20
SGJX-16	0-160	2	650X280X160	20
SGJX-20	0-200	2.5	650X225X160	20

机械式拉力表使用方法

1、两端的拉环通过绞链与力源连接（如使用钢丝绳或其它可自由转动的联接件）。在测量过程中始终保持外作用力的作用线与表的轴线相重合。

2、为防止意外，在表后应备装一条保护钢丝绳。

3、调零：在加载之前，用搬手将表盘零点调到与表针重合位置上。

4、检查装卡状态，确认装卡*后方可加载。

机械式拉力表注意事项

1、避免强烈震动。

2、工作时外力作用线必须与表的轴线重合。

3、拉力表直接作用力不得超过表的上限值。

4、*使用拉力表*重要，如进行维修时应返回我公司。

由于擅自维修产生不良后果，我公司不负责任。

我司还销售：100-1000N数显推拉力计
