12吨机械式拉力表
上海实干生产的SGJX系列12吨机械式拉力表产品执行JJG445-2000检定规程、Q/FYQ001-2012标准。该机械式拉力表具有使用*、读数清晰、*稳定、*可靠等优点。

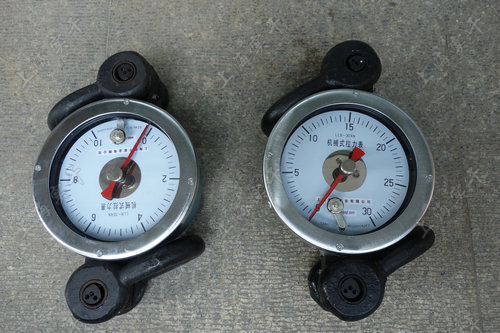

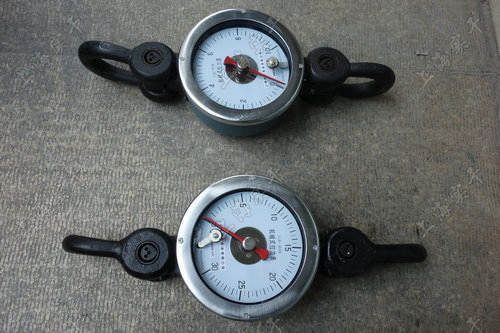

机械式拉力表图片
机械式拉力表规格型号
产品型号
(Model) |
测量范围
（KN） |
分度值
（KN） |
外形尺寸
（mm） |
重量
（KG） |
|
SGJX-1 |
0-10 |
0.2 |
620X225X160 |
16 |
|
SGJX-3 |
0-30 |
0.5 |
620X225X160 |
16 |
|
SGJX-5 |
0-50 |
1 |
620X225X160 |
16 |
|
SGJX-8 |
0-80 |
2 |
620X225X160 |
16.5 |
|
SGJX-12 |
0-120 |
2 |
650X225X160 |
20 |
|
SGJX-16 |
0-160 |
2 |
650X280X160 |
20 |
|
SGJX-20 |
0-200 |
2.5 |
650X225X160 |
20
|
机械式拉力表主要*参数
1、仪表准确度为2.0级
2、引用误差≤±2%F.S3、测力仪表的灵敏度应小于或等于满量程载荷0.5%4、型号、测量范围、外形尺寸、重量
机械式拉力表结构及工作原理
1、结构分三部分：连接件部分、放大装置部分、显示部分。
2、工作原理：
当作用力通过连接件作用在变形体上，使之产生弹性变形，在弹性范围内，变形量与作用力基本成*比，这样变形大小就可反映出作用力的大小。变形体的变形量经放大装置放大，通过指针在表盘上的指示读出作用力的值。
注：作业中具体选型应根据机械设备的结构和地质情况经计算后确定。
机械式拉力表使用方法
1、两端的拉环通过绞链与力源连接（如使用钢丝绳或其它可自由转动的联接件）。在测量过程中始终保持外作用力的作用线与表的轴线相重合。
2、为防止意外，在表后应备装一条保护钢丝绳。
3、调零：在加载之前，用搬手将表盘零点调到与表针重合位置上。
4、检查装卡状态，确认装卡*后方可加载。

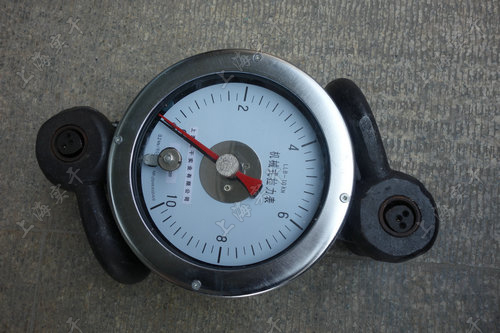

12吨机械式拉力表
机械式拉力表注意事项
1、避免强烈震动。
2、工作时外力作用线必须与表的轴线重合。
3、拉力表直接作用力不得超过表的上限值。
4、*使用拉力表*重要，如进行维修时应返回我公司。
由于擅自维修产生不良后果，我公司不负责任。
为了让客户放心购买我们的产品，本公司对广大客户做出四大承诺:
一、服务宗旨：*、果断、准确、周到、*
二、服务目标：用*周到的服务让*用户满意
三、服务*：保修期内或保修期外设备出现故障，供方在接到通知后，上海地区尽快时间现场为您解决问题，外地隔天视情况尽快给出处理方案
四、保修原则：产品保修期为一十二个月，在保修期内供方将免费维修和更换属质量原因造成的零部件损坏，保修期外零部件的损坏，提供的配件只收成本费，由需方人为因素造成的设备损坏，供方维修或提供的配件均按成本价计。
